大車胎壓測量

適用于高壓測試

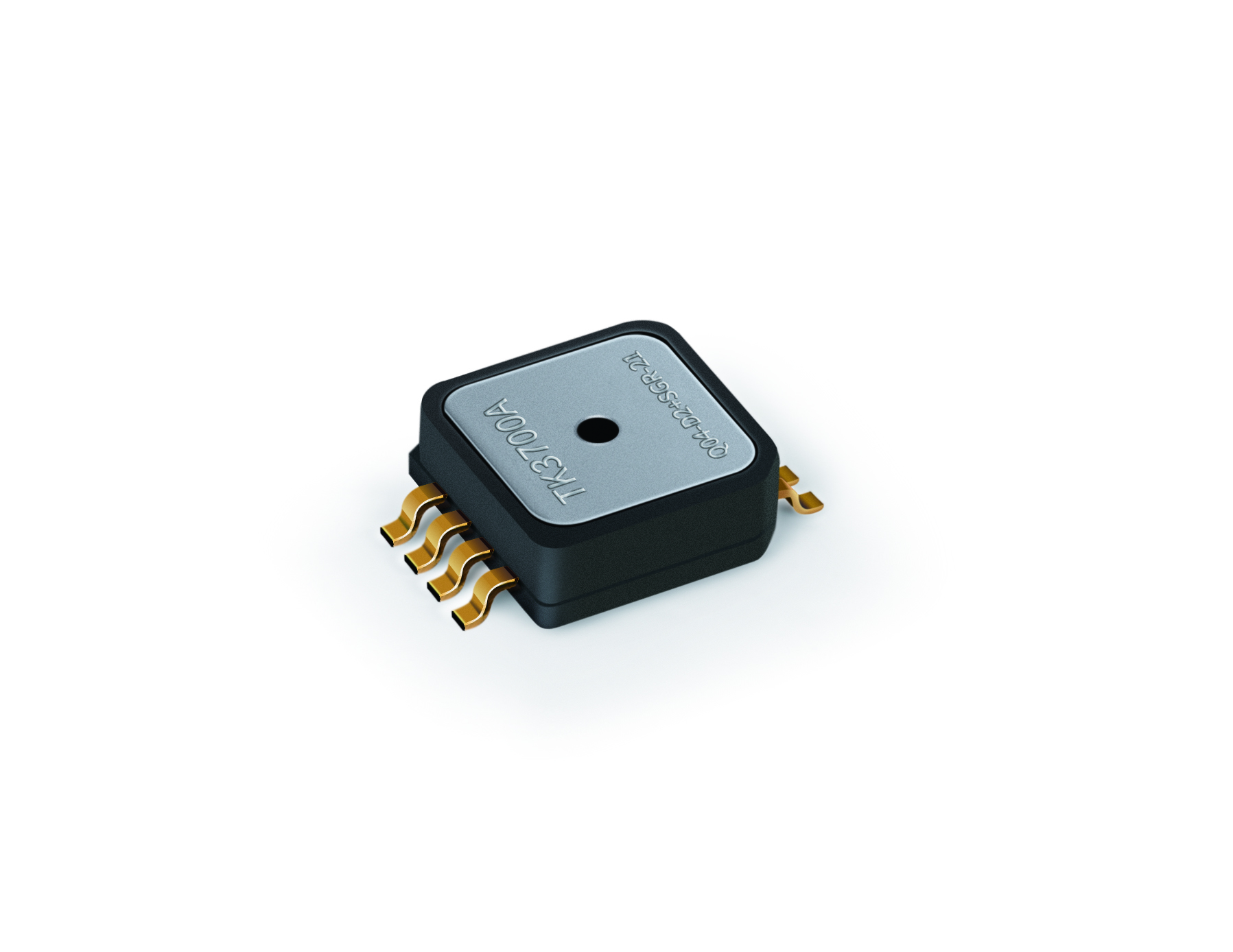

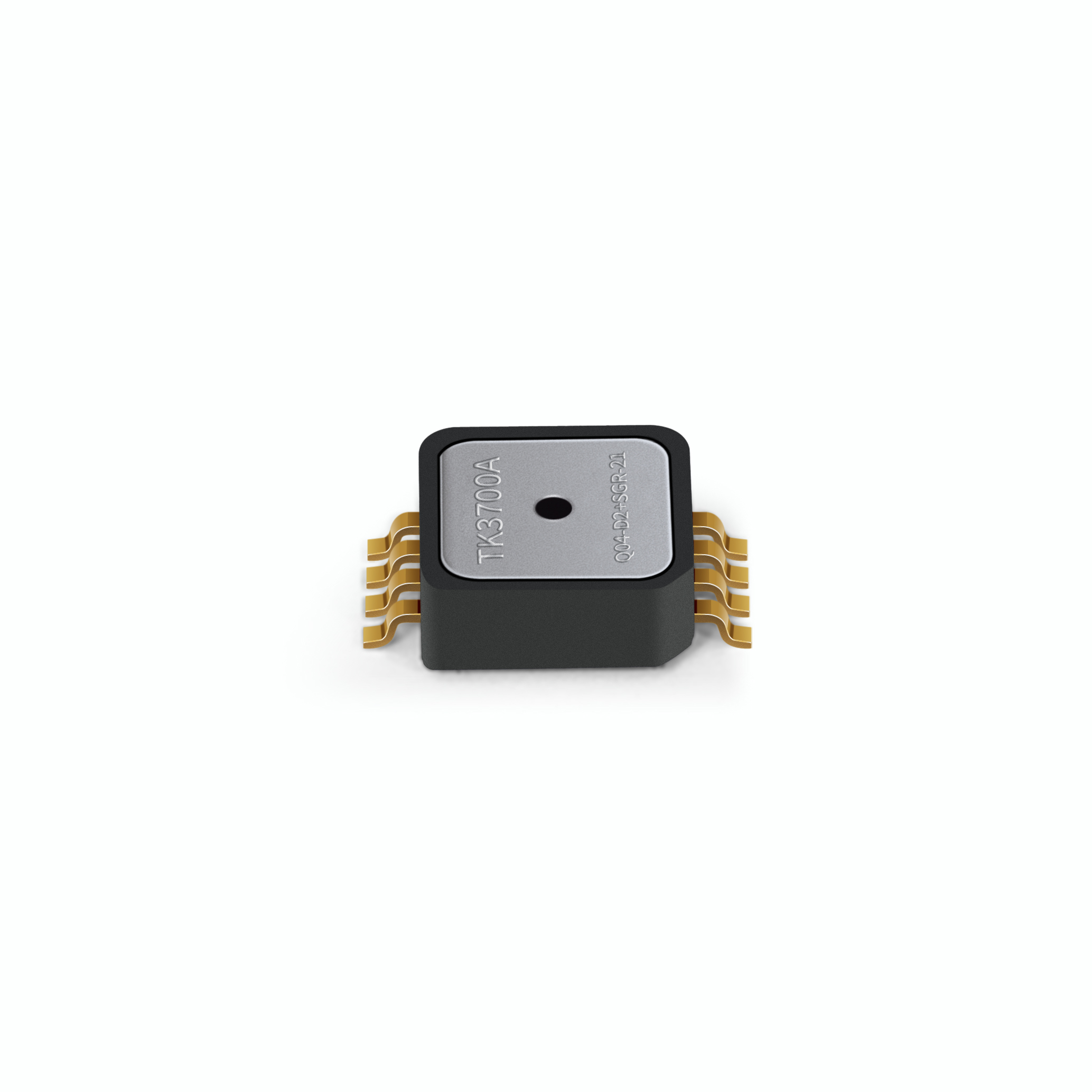

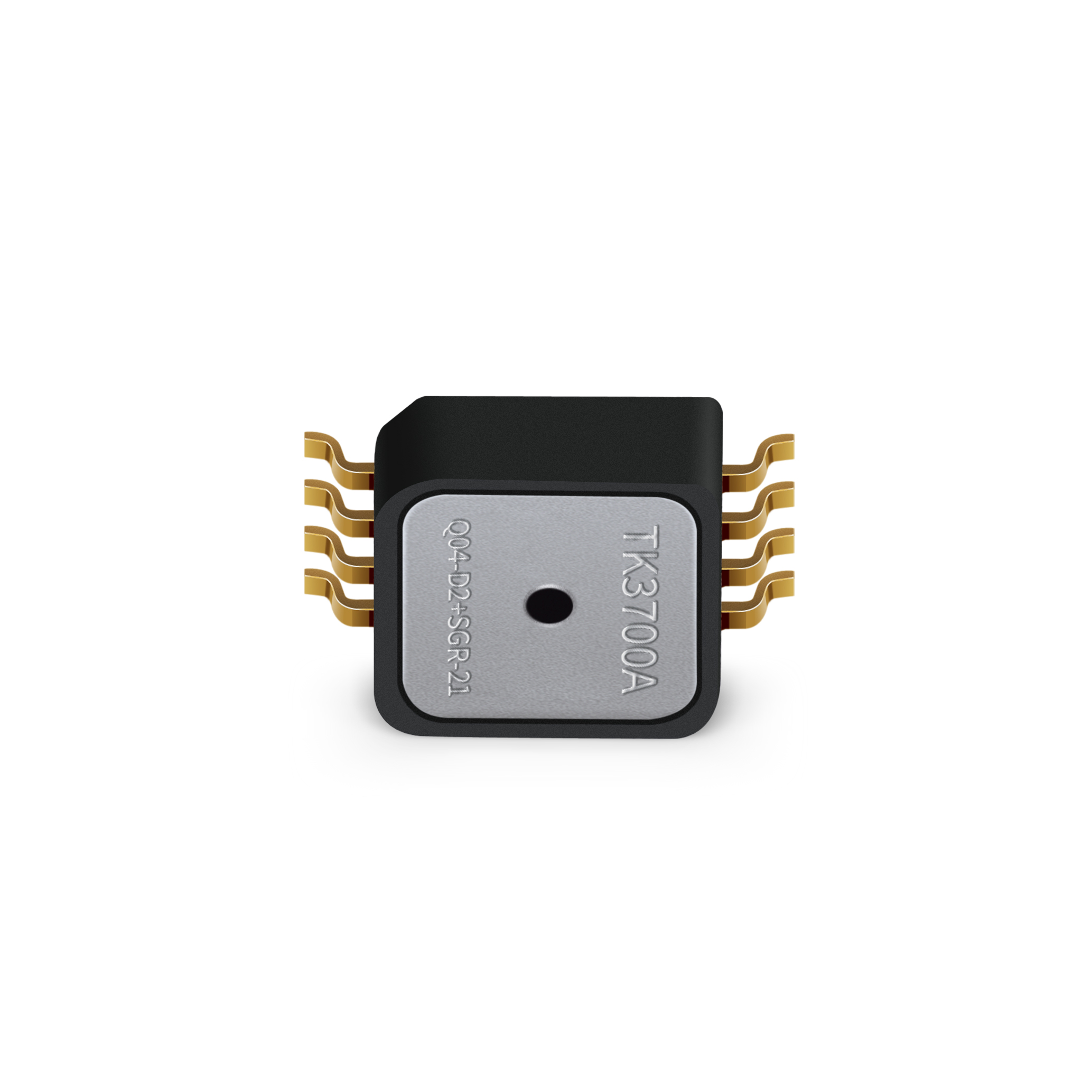

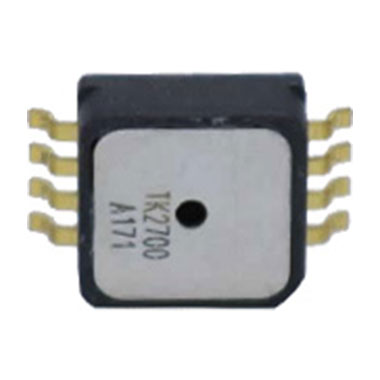

TK2700型數字壓力傳感器采用SOP封裝形式，內部集成了壓力傳感器與信號處理電路芯片，對傳感器的偏移、溫漂和非線性進行數字補償，以供電電壓為參考，產生一個經過校準、溫度補償后的標準數字信號。

TK2700型數字壓力傳感器尺寸小、易安裝，廣泛用于高壓氣體。

客戶定制

壓力表、壓力控制器及壓力開關代理商征集中！

1、焊接

由于本產品為熱容量較小的小型構造，因此請盡量減少來自外部的熱量的影響。否則可能會因熱變形而造成破損，引起特性變動。請使用非腐蝕性的松香型助焊劑。另外，由于產品暴露在外，因此請注意不要使助焊劑侵入內部。

1)手焊接

·請使用頭部溫度在260~ 300 °C (30 W)的電烙鐵在5秒以內實施作業。

·在端子上施加負載進行焊接的情況下，由于輸出可能會發生變化，因此請注意。

·請充分清洗電烙鐵頭。

2) DIP焊接(DIP端子型)

·在溫度為260°C以下的DIP焊錫槽內在5秒以內實施作業。

·安裝在熱容量較小的基板上時，由于可能會發生熱變形，因此請避免采用DIP焊接。

3)回流焊接(SMD端子型)

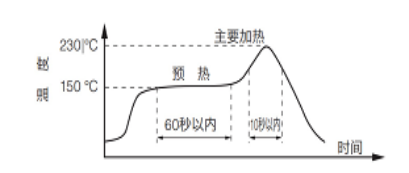

推薦的回流爐溫度設置條件如下所示。

·印刷電路板的走線請參照印刷電路板推薦規格圖。

·由于無法做到自校準，因此請慎重地對準端子與走線的位置。

·設置的溫度為端子附近的印刷電路板.上所測得的值。

·因?yàn)橛捎谘b置，條件等原因，壓力導入口的先端因?yàn)楦邷貢?huì)發生溶解和變形，務必請?jiān)趯?shí)際的貼裝條件下，進行確認測試。

4)焊接部的修正

·請一次性完成修正。

·對搭焊進行修正時，請使用頭部形狀較平滑的電烙鐵，請勿追加涂敷助焊劑。

·關于電烙鐵頭部的溫度，請使用在規格書所記載的溫度以下的電烙鐵。

5)在端子上施加過度的力后，會引發變形，損害焊接性,因此請避免使產品掉落,或進行繁雜的使用。

6)印刷板的翹度相對于整個傳感器應保持在0.05mm以下，請對此進行管理。

7)安裝傳感器后，對基板進行切割彎折時，請注意不要使焊接部產生應力。

8)由于傳感器的端子為外露構造，因此金屬片等觸摸端子后，會引發輸出異常。請注意不要用金屬片或者手等觸摸。

9)焊接后,為了防止基板的絕緣惡化而實施涂層時，請注意不要使傳感器.上面附著藥劑。

2、清洗

1)由于產品為開放型,因此請注意不要使清洗液侵入內部。

2)使用超聲波進行清洗時,可能會使產品發生故障,因此請避:免使用超聲波進行清洗。

3、環境

1）請避免在存在對產品產生惡劣影響的腐蝕性氣體(有機溶劑氣體，亞硫酸氣體,硫化氫氣體等)的場所中使用，保管。

2)本產品并非防滴構造，因此請勿在可能濺到水等

的場所中使用。

3)請勿在產生凝露的環境中使用。另外，附著在傳感器芯片上的水分凍結后，可能會造成傳感器輸出的變動或者破壞。

4)壓力傳感器的芯片在構造上接觸到光后，輸出會發生變動。尤其是通過透明套等施加壓力時，請避免使光接觸到傳感器的芯片。

5)請避免采用超聲波等施加高頻振動的使用方法。

n 請?jiān)趯?shí)際使用狀態下進行確認

由于本規格為產品單體規格，為了提高實際使用時的可靠性，請確認實際使用狀態下的性能和品質。

n 關于其他使用

1)壓力范圍，安裝方法錯誤時，會造成事故，因此請注意。

2)能夠直接使用的壓力媒介僅為干燥空氣。除此以外的媒介,尤其是在腐蝕性氣體(有機溶劑氣體,亞硫酸氣體，硫化氫氣體等)和含有水分，異物的媒介中使用時，會造成故障和破損，因此請避免在上述環境中使用。

3)壓力導入口的內部配置有壓力傳感器芯片。從壓力導入口插入針等異物后，會造成芯片破損和導入口堵塞，因此請絕對避免上述操作。另外，使用時請避免堵塞大氣導入口。

4)關于使用壓力，請?jiān)陬~定壓力的范圍內使用。在范圍外使用時，會造成破損。

5)由于可能因靜電而造成破壞，因此使用時請注意

以下事項。

(1)保存時，請使用導電性的材料使端子之間短路，或者用鋁箔等整體包覆起來。由于塑料的容器容易帶電,因此保存,運輸時請勿使用。

(2)使用時，請將桌子.上的帶電物，作業人員接地，以使周圍的靜電安全放電。

6)根據所使用的壓力,請充分注意產品的固定和套管,導入管的固定及選擇。另外，如有疑問,敬請垂詢。
