TKTW1000_燃?xì)?MPa數字壓力傳感器
測量范圍0-1MPa
絕壓形式
適用于燃?xì)猓后w。
I2C數字信號線傳輸，簡化連接設備
寬溫度補償，溫度變化時可保證壓力精準度
工作溫度范圍：-40-85℃
應用領域
l 注射器等醫療領域
l 機油壓力、汽油壓力傳感器等汽車電子領域
l 水管壓力，供水領域
l 煤氣瓶、燃?xì)夤艿赖阮I(lǐng)域
產品概述
TKTW1000-1MPa數字壓力傳感器
1. 特點
l 測量范圍0-1MPa
l 絕壓形式
l 適用于燃?xì)猓后w。
l I2C數字信號線傳輸，簡化連接設備
l 寬溫度補償，溫度變化時可保證壓力精準度
l 工作溫度范圍：-40-85℃
2. 概述
TKTW1000是數字型壓力傳感器芯片，采用圓型塑封結構，壓力傳感器采用了MEMS傳感芯片，并集成了數字補償處理芯片，對傳感器的偏移、靈敏度、溫漂和非線性進行數字補償，補償原理：以芯片內自舉穩壓供電電壓為基準,以固定電阻為參考，經高低溫標定處理，解決了因溫度變化，和結構型變產生的誤差，保證了每一個傳感器的精度要求。TKTW1000數字型壓力傳感器模塊尺寸小、易安裝，可根據用戶要求定義輸出數字信號時序，可用于煤氣瓶壓力、汽車電子、水壓測量等領域。
3. 應用領域
l 注射器等醫療領域
l 機油壓力、汽油壓力傳感器等汽車電子領域
l 水管壓力，供水領域
l 煤氣瓶、燃?xì)夤艿赖阮I(lǐng)域
4. 技術參數
項目 | 數值 | 單位 |
供電電壓 | 3－5 | V DC |
最大工作電流 | 3 | mA DC |
待機電流 | ≦7 | uA |
輸出分辨率 | 24 | BIT |
精度 | ±1.0 | %Span |
響應時間 | 2.5ms@OSR_P=1024X | Ms |
ESD HBM | 4000 | V |
零點溫度漂移 | ±0.03 | %FS/℃ |
滿程溫度漂移 | ±0.03 | %FS/℃ |
長期穩定性(1 年) | ±1.0 | %Span |
過載壓力 | 3 | MPa |
補償溫度 | 0 ～ 80 | ℃ |
工作溫度 | -40 ～ 85 | ℃ |
貯存溫度 | -40 ～ 125 | ℃ |
5. 額定壓力范圍
0-1MPa = 0-10.1KG/CM2 = 0-145PSI = 0-10Bar
6. 外型結構
7. 建議加氣結構
O型圈采用17.6x12.2x2mm規格 O型圈為鋼性墊片，有限位做用，或用類似尺寸比較偏硬的O型圈規格。

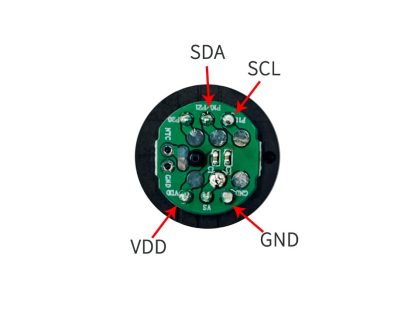

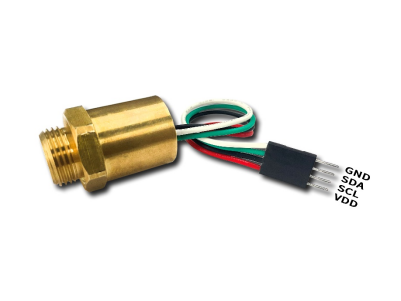

8. 電氣連接及接線定義
9、I2C數字輸出通訊規則
MCU給傳感器供電，然后以I2C方式讀取傳感器數據，需要省電時斷傳感器電即可。
通訊協議：
通訊方式: I2C（ADDR[1:7]，1010000B）BIT0:表示讀/寫（1為讀，0為寫）
讀取數據邏輯順序:
主機發送{START} ， {器鍵地址（A0H）} ， 等待傳感器的ACK(無ACK則發送｛STOP｝) ，｛數據地址（00H）｝，等待傳感器的ACK(無ACK則發送｛STOP｝)，主機發送{START} ， {器鍵地址（A1H）} ，等待傳感器的ACK, 主機接收數據開始（3字節數據,第一個字節為壓力高位，第二個字節為壓力低位，第三個字節是前兩個字節相加作為校驗位，每字節數據給ACK），接收完所需要的數據后則發送｛STOP｝
讀取傳感器數據，每次3個字節,
數據格式： 壓力高位 壓力低位 校驗和（前面2個字節求和）
壓力數據說明：
“壓力h”“壓力L” ，兩字節16進制數， 減去零點值（100左右，因?yàn)檠b配應力會影響壓力0點，這個數值可能會有少許變化），對應實際壓力值，單位KPA。
例如，MCU確認壓力為0的時候讀到的值（比如99）保存作為零點值，
若讀到的壓力值為399，則按照399-99=300KPA, 則當前壓力為300KPA
10、客戶定制
本公司所有壓力產品均為自主研發設計，可滿足客戶任意的定制需求。
壓力量程、輸出，均可按照客戶要求修改
